핀치밸브(Pinch valve)

Pinch Valve & Pinch Rubber

핀치밸브

3D 단면도

3D 모델링

핀치러버

Specification

  • Model : DPV-40, DPV-25
  • Available Size : 1”, 1 ½”
  • Flange : JIS(KS) 10K, ANSI 150LB
  • Pilot Port : PT ¼”
  • Working Pressure : 5~9 ㎏/㎠



Description

  • 핀처러버의 경우 Yokohama 고무의 수입품으로 현재 가장 뛰어난 내구성과 수명을 자랑합니다.
  • 핀치러버 및 핀치밸브 세트로 구매 가능하며 따로도 구매 가능합니다.
  • 쇼트탱크에 주로 사용되며 그외 다른 공압을 활용한 관로에도 널리 사용 가능합니다.
  • 단동 공압 액츄에이터로 작동합니다.

Pinch Valve
– 시중에 보급되어 있는 볼 방식 및 수동 제어밸브 와는 다르게 실린더 내 공압을 이용하는 팝업 방식으로 SOL’ 장치에 의해 실린더로 압력이 가해지며 쇼트 에어 브라스트 탱크 배기 및 하부 배관설비와 관련하여 쇼트볼 공급 시 탱크 내 압력공기를 배출 및 제어 하거나 쇼트볼 및 에어관로를 제어하는 역할을 한다.

– 실린더에 압력이 가해지면 밸브에 장착된 RUBBER의 관로를 차단한다.

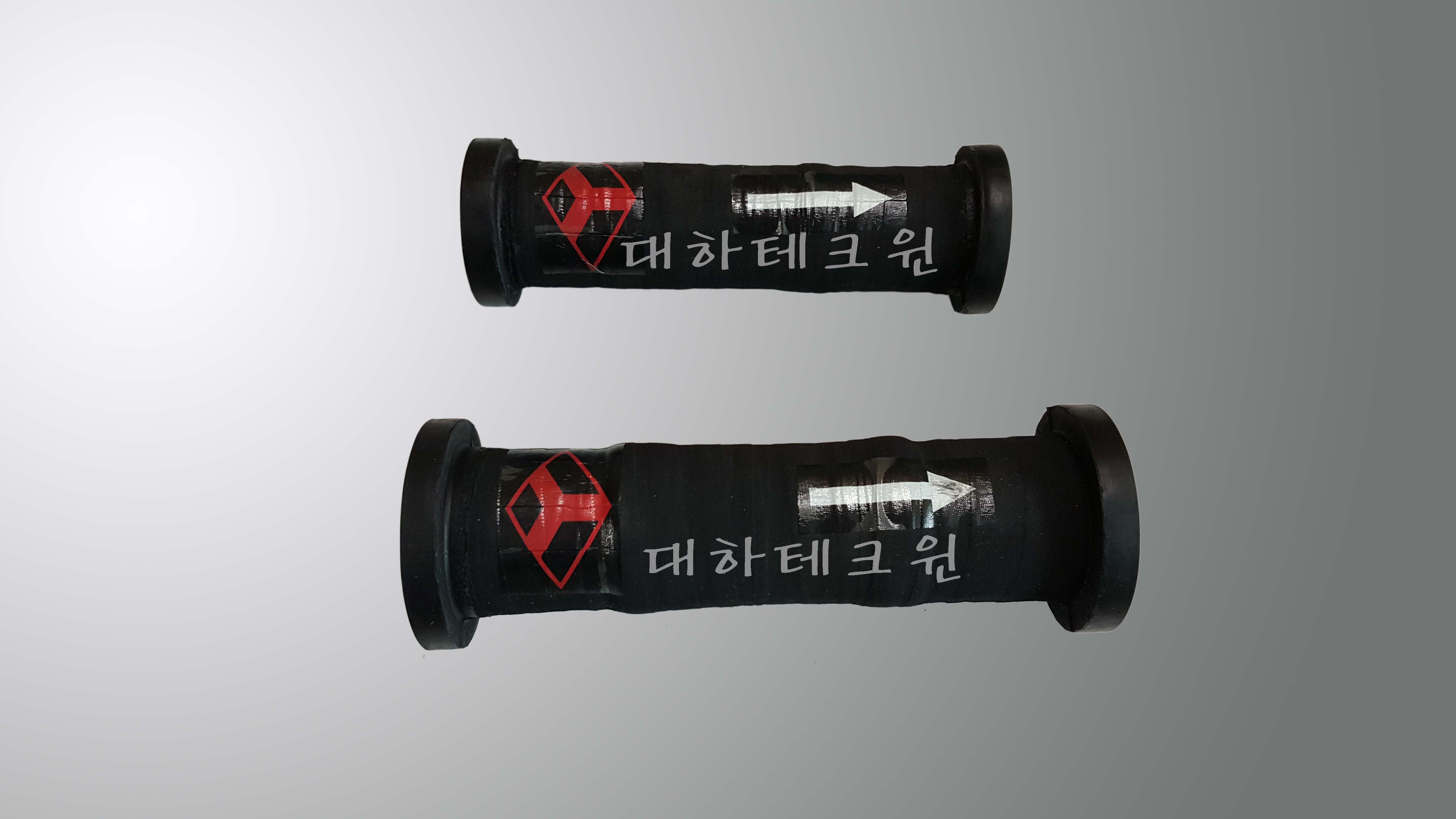

Pinch Rubber

– YOKOHAMA 사의 생산된 제품으로 고탄력 및 고압 및 고열에 적합하여 국내에서 개발되지 못한 이점을 살려 PINCH V/V 에 아주 적합.

– 주문 가능 사이즈 : 25A, 40A, 50A, 65A, 80A

– 25A, 40A 사이즈는 언제든 주문 가능, 그 외 사이즈는 재고로 두고 있지 않아 시일이 걸림

– 25A 핀치슬리브 길이 : 200mm     – 40A 핀치슬리브 길이 : 230mm

– 기존의 핀치슬리브가 25A인지 40A인지 정확한 사이즈 구별이 힘들때 전체 기장 길이로 구별 가능
