2017년 3월 24일

콤보밸브(Combo Valve)

Combo Valve

3D_단면도

Specification

  • Model : DCV-32
  • Available size : 1 ¼”(pipe size), 1″(hose size)
  • 파이프라인 쪽은 32A, 호스라인의 홀크기는 40A
  • Pilot port : PT ⅛”
  • Weight : 5 ㎏

Description

  • 복동 공압 액츄에이터 작동
  • 탱크 내 공기 급기와 배기를 제어하는 역할을 한다.
  • 알루미늄 합금 재질로 부식 및 마모에 강하다.
  • 설치된 밸브를 완전히 제거하지 않고 배기 호스 및 콘의 교체가 가능해서 편리하다.
  • 아래 그림처럼 밸브의 급기(콘)쪽이 열리면 탱크내 공기가 주입되어 블라스팅을 위한 쇼트볼/그리트의 공급을 원할하게 하고 배기(핀치 램)쪽이 호스를 막아 차단한다.
  • 반대로, 배기쪽이 열리면 호스를 통해 탱크의 공기가 빠져나가 탱크 내 쇼트볼/그리트의 공급을 도와주고, 급기쪽을 차단하게 된다.

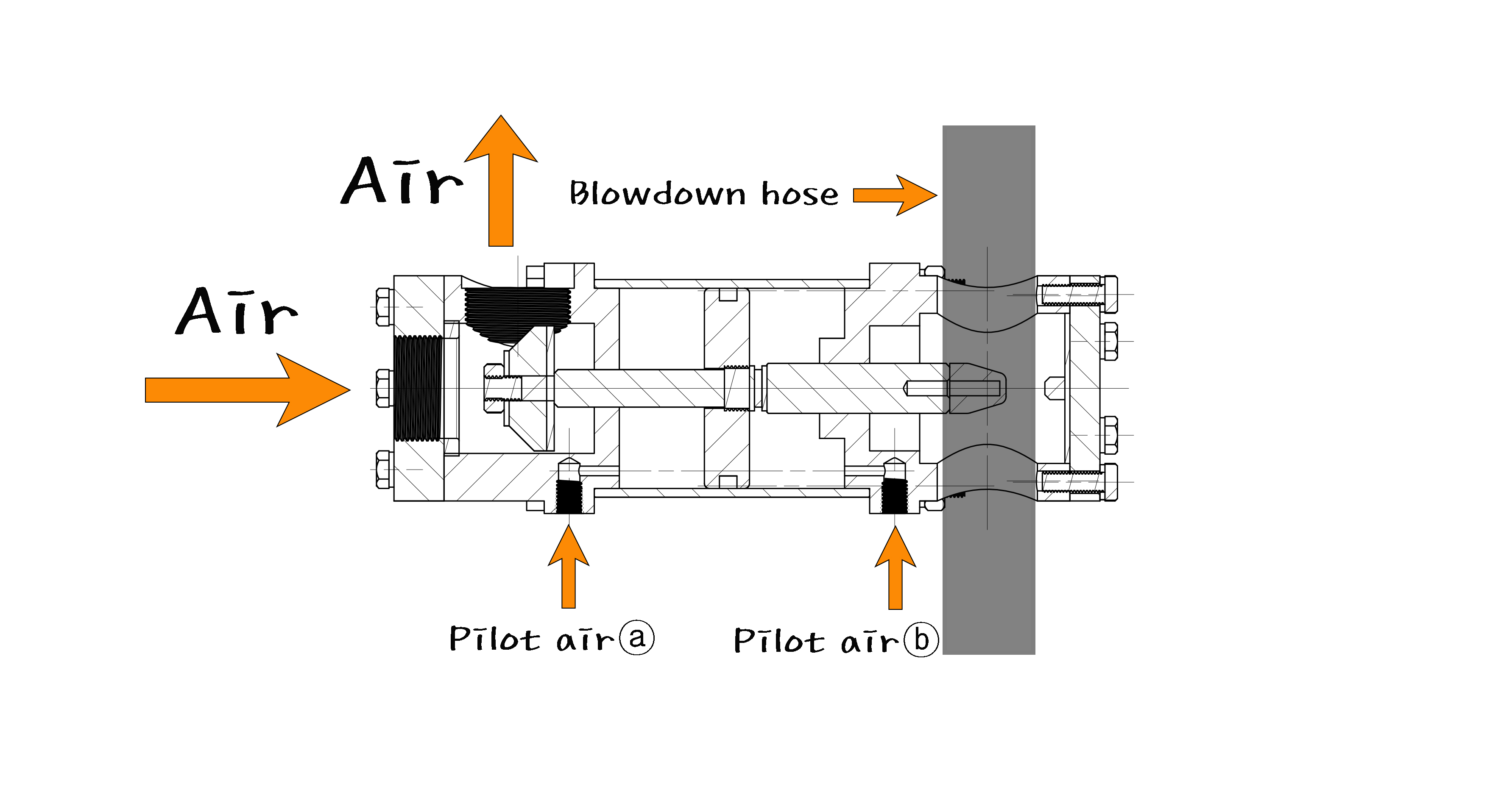

콤보밸브 단면도 및 기능 설명

  • 파일럿포트 a로 공기가 주입되면 밸브 내 디스크 및 축이 오른쪽으로 이동하여 핀치램(Pinch Ram)에 의해 호스를 쪼아 배기라인을 차단하고 콘에 의해 막혀 있던 왼쪽의 에어라인이 열리게되어 탱크로 공기가 주입되게 된다. 따라서, 블라스트 호스쪽으로 쇼트볼 공급이 원할해 진다.


  • 파일럿포트 b로 공기가 주입되면 밸브 내 디스크 및 축이 왼쪽으로 이동하여 콘에 의해 에어라인이 막히게 되고 핀치램에 의해 막혀있던 배기 호스가 열려 탱크 내 공기가 빠져 나가게 된다. 탱크 내 압을 낮춘다음 탱크내 비어 있는 쇼트볼/그리트를 채우게 된다.



콤보 밸브

– 주로 원챔버 시스템의 블라스트 장비에서 블라스트 탱크 외부에 설치되어 탱크내부의 공기와 쇼트볼/그리트의 유입을 제어한다.
– 탱크와 연결된 콤보밸브의 에어라인이 열리면 탱크내부로 공기가 유입되어 쇼트볼 및 그리트의 배출을 쉽게하고 콤보밸브의 블로우다운 호스쪽을 닫아주어 배기를 막아 비산되는 먼지 발생을 막아준다.
– 탱크로 쇼트볼 및 그리트를 공급하기 위해 탱크내부의 공기를 빼서 탱크압을 낮춰줄 필요가 있다.
– 콤보밸브의 블로우다운 호스쪽이 열리면 배기로 탱크내부의 공기가 빠져나가게 되고, 콤보밸브의 에어라인이 차단되어 탱크내부로 공기가 유입되지 않는다.
